نمای فین گلس | طراحی و اجرای نمای اسپایدری فین گلس
در این صفحه از نمای فین گلس با موارد زیر آشنا می شوید:
نمای اسپایدری فین گلاس چیست؟
نمای شیشه ای برای یک ساختمان تجاری یا ویترین فروشگاه باید بهترین عملکرد ممکن را همراه با جذاب ترین زیبایی شناسی ارائه دهد. امروزه تنوع شیشه های موجود برای نما به حدی گسترده شده که به معماران و طراحان اجازه می دهد تا هر جنبه نمایشی را تحت کنترل داشته باشند، از کنترل حرارتی و خورشیدی گرفته تا امنیت، رنگ و شکل کلی طراحی ساختمان. وقتی صحبت از سازه های تمام شیشه ای به میان می آید، متداول ترین نمای مورد استفاده در مورد این ساختمان ها، نمای فین گلس است که طی چند سال اخیر رشد بسیار داشته است. این نمای ساختمان از پتانسیل کامل شیشه به عنوان یک ماده ساختاری استفاده می کند و در عین حال حداکثر شفافیت و دید واضح بدون مانع را ارائه می دهد. در واقع استفاده از نمای شیشه ای فین گلاس یک روند جدید در صنعت نما است که نمایی تماما شیشه، شفاف، یکپارچه و بدون هیچ گونه سازه فلزی را ارائه میدهد و یکی از خاص ترین نماهای شیشه ای مورد استفاده در انواع ساختمان های اداری، تجاری و مسکونی میباشد.
نمای فین گلاس استفاده از تیرهای فلزی و معمولی را از بین میبرد و نوعی از نمای عنکبوتی یا اسپایدری است، با این تفاوت که سازه اصلی نگهدارنده آن به جای فلز، شیشه بوده و فقط توسط اتصالات اسپایدری به صورت نقطه ای به یکدیگر متصل میشوند. در واقع نمای شیشه ای فین گلاس از این اتصالات عنکبوتی برای انتقال بارها به باله های شیشه ای استفاده می کند. این باله ها که به صورت عمود بر نما قرار دارند، امکان تغییر ظاهر نما را بسته به موقعیت بیننده فراهم می کنند و معمولاً از ترکیب دو یا چند لایه شیشه سکوریت یا شیشه لمینت تشکیل شده اند. ویژگی خاص در مورد این نما این است که هیچ گونه چهارچوب فلزی یا چوبی و شبکه های نگهدارنده شیشه در آن به کار نرفته و در اتصالات این نما باله های شیشه ای نقش بسیار مهمی را ایفا می کنند. در حقیقت شیشه در نمای فین گلاس، هم نقش دیواره شیشه ای را دارد و هم به عنوان سازه ای در نظر گرفته می شود که دیواره بر روی آن سوار می شود.
استحکام، دوام و زیبایی این نمای شفاف، نمای فین گلاس را به گزینه ای محبوب برای استفاده در انواع ساختمان های امروزی تبدیل کرده است. بالههای شیشهای به کار رفته در این نما از نظر ساختاری با قابلیت بینظیر در محو کردن مرز بین محیط داخل و خارج، زیبایی خیره کننده ای را ایجاد می کنند.
طراحی نمای فین گلس اسپایدری

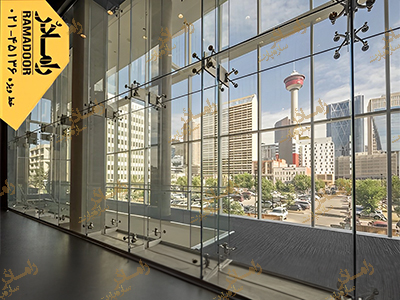

با گسترش سبک های مدرن در صنعت نمای ساختمان، نمای شیشه ای اسپایدر امکان دید حداکثری را با کمترین استفاده از قاب ها و فلزات با بالاترین سطح ایمنی و عایق فراهم می کند. در طراحی نماهای شیشه ای فین گلس، از بالا تا پایین نمای ساختمان، شیشه ها به طور پیوسته برای انتقال بار به هم متصل شده اند و برای اینکه هر کدام از دهانه های شیشه ای بتوانند بار وارد بر ساختمان را تحمل نمایند، از شیشه های عمودی استفاده می شود. قاب های شیشه فین گلاس توسط اتصالاتی از جنس فولاد ضد زنگ مانند اسپایدر و بست های فین به شیشه ها متصل می شوند و به طور کامل آب بندی و درزبندی می شوند.

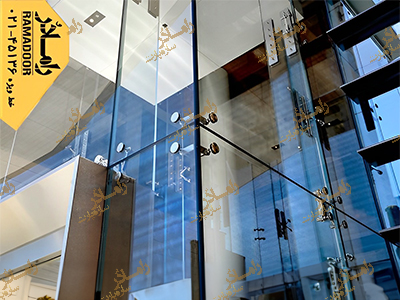

در این نوع از نمای اسپایدر از نوعی تیغههای شیشه ای استفاده می شود که نقش سازههای نگهدارنده را بر عهده دارند و آنها را با استفاده از یراق آلات اسپایدر به شیشه بیرونی نما متصل میکنند و به همین علت است که نمای فین گلاس کمترین اختلال را در دید به وجود میآورد. شیشه نصب شده بر روی محورهایی که توسط بست ها به هم متصل می شوند. می تواند یکی از بادوام ترین انواع نما را در ساختمان ایجاد کند. در واقع نمای اسپایدر علاوه بر طراحی و ظاهر متفاوت، استحکام بالایی به سازه می دهد و آن را به ساختمانی زیبا و بادوام تبدیل می کند.
کاربرد نمای فین گلاس اسپایدری
امروزه، نمای فین گلس در میان معماران و طراحان به محبوب بالایی دست پیدا کرده اند و به طور گسترده در نمای شیشهای فروشگاهی، دیوارهای شیشهای بزرگ ساختمان تجاری، لابی بزرگ شیشهای، سقف شیشهای بزرگ یا کف شیشهای و غیره استفاده میشود.

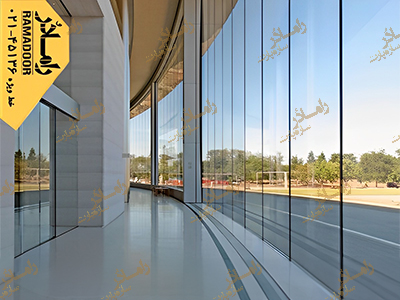

در ساختمان هایی که قصد دریافت بیشترین مقدار نور از محیط را دارند، بدون اینکه کوچک ترین مانعی جلوی دید کارکنان آنها را بگیرد، از نمای فین گلس استفاده می کنند. اگر از بیرون به نمای این ساختمان ها نگاه کنید، قابی کاملاً نامرئی را مشاهده می کنید که در آن هیچ المان فولادی یا بتنی استفاده نشده است. به طور کلی می توان گفت سیستم نمای شیشه فین گلس در کلیه ساختمان های تجاری، اداری و مسکونی می تواند مورد استفاده قرار گیرد. ولی برخی از مهم ترین موارد کاربرد این سیستم عبارت اند از:
- هتل ها
- موزه ها
- ساختمان های تجاری بزرگ
- ترمینال ها
- ایستگاه های برج مراقبت
- ساختمان های اداری
- سایبان های خانه های مسکونی
نکات مهم در نصب نمای فین گلس اسپایدری

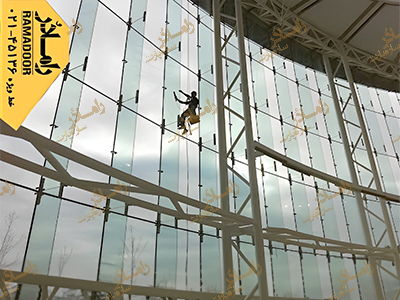

نمای فین گلس از اتصالات نگهدارنده نقطهای و پانلهای شیشه ای تشکیل شده است و به همین علت ممکن است برخی از کارفرمایان نصب و اجرای این نوع از نمای شیشه ای را آسان تلقی کنند، ولی بر خلاف تصورات اجرای نمای شیشه ای فین گلس به نیروی مهندسی و متخصص نیاز دارد و نحوه نصب آنها از اهمیت بالایی برخوردار است.
در مورد نحوه نصب نمای شیشه ای اسپایدری به طور خلاصه می توان گفت ابتدا شرایط محیطی محل سازه ای که قرار است در آن از نمای شیشه ای استفاده شود، مانند زلزله، بادهای شدید و .... بررسی می کنند تا ابعاد صفحات پانل های شیشه ای و نوع نمایی که قصد استفاده از آن را دارند، مشخص شود. در مرحله بعد از لوله های استنلس استیل استفاده کرده و با توجه به محاسبات انجام شده، آن ها را بر روی سقف و زمین متصل می کنند. در نهایت اینکه صفحات را با توجه به اتصالات مورد نظر به هم متصل کرده و بر روی نما سوار می کنند.
نکته مهمی که در مورد نصب نمای فین گلس باید به خاطر داشته باشید، این است که برای نصب آن حتما باید از افراد متخصص در این زمینه کمک بگیرید، زیرا نصب این نماها محاسبات دقیقی نیاز دارد. اگر خطای محاسباتی حتی به اندازه یک میلیمتر وجود داشته باشد، علاوه بر اینکه ظاهر و کیفیت نمای اسپایدری حاصل اصلا جالب نخواهد شد، می تواند آسیب جدی به ساختمان مورد نظر وارد کرده و در نهایت تمام هزینه های شما هدر می روند.
مزایای استفاده از نمای فین گلاس اسپایدری
- شفافیت بالایی دارند: بالههای شیشهای اجازه ورود نور طبیعی را میدهند و در عین حال حفظ حریم خصوصی را از دنیای خارج فراهم میکنند.
- از نظر هزینه مقرون به صرفه هستند:نماهای فین گلاس میتوانند نیاز به تیرهای فلزی معمولی را برطرف کرده و از این طریق به صرفهجویی در هزینههای اضافی کمک کنند.
- دوام بالایی دارند: استحکام شیشه با هیچ ماده دیگری قابل مقایسه نیست و می تواند در شرایط آب و هوایی دشوار بدون شکستگی یا ترک خوردگی مقاومت کند.
- قابلیت جذب بارهای بزرگ وارده بر ساختمان را دارند: باله های شیشه ای را می توان از نظر ساختاری برای انتقال بارهای افقی و عمودی از جمله استفاده کرد و در جذب بارهای وارده بر ساختمان در هنگام ورزش باد و بارش برف کمک زیادی می کند.
- ظاهری بسیار شیک به ساختمان می دهند: نمای شیشه ای فین گلس برای هر پروژه ای عالی است و با اتصالات مکانیکی کمتر، ظاهری مدرن را به هر ساختمان می بخشد.
معایب استفاده از نمای اسپایدری فین گلاس
با اینکه نمای اسپایدری فین گلاس نسبت به دیگر انواع نماهای اسپایدری زیبایی دلپذیرتری دارد، ولی معایبی نیز دارد که در زیر مهم ترین آنها را بیان کرده ایم:
- در مقایسه با سیستمهای مشابه، در فرآیند نصب به محاسبات بسیار دقیق نیاز دارد.
- به دلیل استفاده از شیشه های سکوریت یا لمینت به عنوان عضو باربر، هزینه اجرایی بالاتری دارد.
- اجرای و نصب آن مهارت بسیار بالایی می طلبد.
نمای فین گلس به چه نماهایی اطلاق می شود؟
نمای فین گلس نوعی نمای شیشه ای است که توسط اتصالاتی خاص به هم متصل می شوند و دیگر از تیرهای فلزی، چوبی و.... در نماها خبری نیست.
نمای شیشه ای را به چه شکل هایی می توان ساخت؟
نماهای شیشه ای می توانند در انواع فین گلس، لوله ای و کابلی ساخته شوند. در این میان اسپایدر لوله ای از پرکاربردترین آن ها است.
نمای اسپایدری چه مزایایی دارد؟
از مزایای این نماها می توان به جذابیت بصری، انعطاف پذیری، مقاومت در برابر انواع شرایط آب و هوایی و... اشاره کرد.
برای نصب نمای شیشه ای اسپایدری از چه اتصالاتی استفاده می شود؟
برای ساخت انواع مختلف نماهای اسپایدری می توان از اتصالات بسیار متنوعی همچون بست های تک شاخ، دو شاخ، چهار شاخ، کانکتور، رتیل و... استفاده کرد.
