نمای کرتین وال



همان طور که می دانید نما و ظاهر یک ساختمان اولین ویژگی است که توجه هر بیننده ای را به خود جلب می کند. بنابراین کاملا واضح است اگر می خواهید ساختمانی داشته باشید که مورد توجه همگان قرار بگیرد، نمای مناسب ساختمان را باید به عنوان اولین اولویت مهم در نظر بگیرید. یک ساختمان با توجه به کارایی و سلیقه مالک آن می تواند نماهای متفاوتی داشته باشد. از نماهای فلزی و سنگی گرفته تا نماهای منحصر به فردی که از جنس شیشه ساخته می شوند که امروزه بسیار رایج شده است. یکی از پر کاربردترین نماهای شیشه ای نمای "کرتین وال" (curtain wall) است که تحت عنوان دیوار پرده ای نیز شناخته می شود.

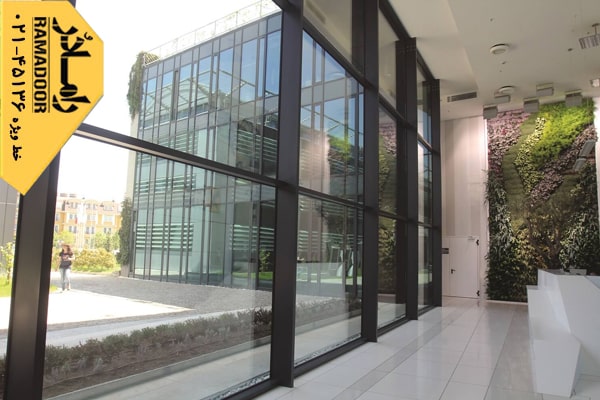

نمای کرتین وال شیشه ای

کرتین وال، نوعی سیستم پوششی غیر سازه‌ای برای دیوارهای خارجی ساختمان‌ است که معمولاً برای سازه‌های بزرگ و چند طبقه کاربرد دارد. از آنجایی که کرتین وال غیرسازه‌ای است، می توان آن را از مواد سبک وزن ساخت و از این طریق به کاهش هزینه های ساخت کمک کرد. نمای شیشه ای کرتین وال،‌ فضای داخلی را از قسمت بیرونی جدا می‌کند و عملکرد اصلی آنها مقاومت در برابر نفوذ هوا و آب و ایجاد یک مانع حرارتی بین داخل و خارج است.

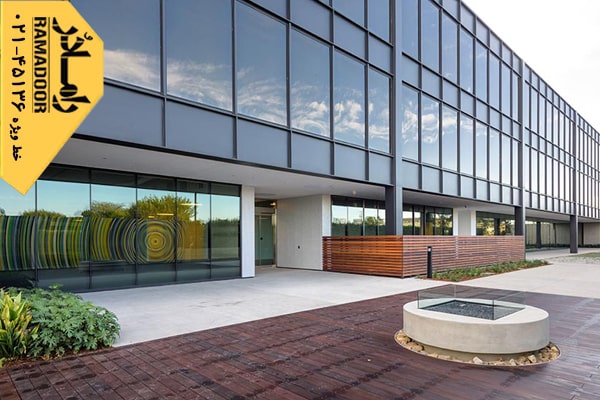

نمای کرتین وال شیشه ای

کرتین وال شیشه ای، یکی از پرکاربردترین انواع نماهای شیشه ای مدرن است و از ترکیب پروفیل های آلومینیومی، شیشه و اتصالات نصب تشکیل شده است. نمای شیشه ای کرتین وال امکان استفاده ایمن از شیشه را در مناطق بزرگ و یکپارچه ساختمان فراهم می کند و نماهای سازگار و جذابی را ایجاد می کند. امروزه محصولات شیشه ای موجود در بازار در حدی متنوع شده اند که به معماران و طراحان این امکان را می دهد که هر جنبه ای از مضامین زیبایی شناسی و نمایشی را کنترل کنند.

نمای کرتین وال

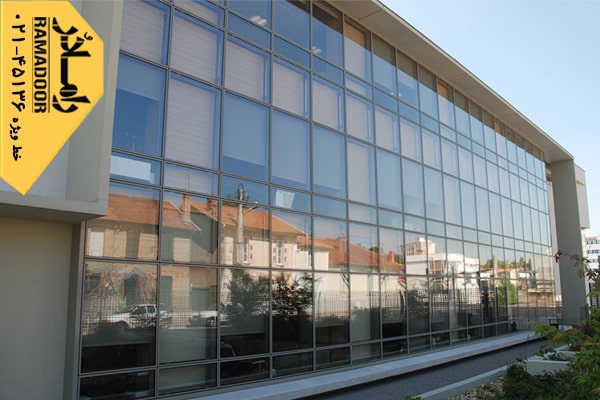

نمای کرتین وال شیشه ای

مزیت های نمای کرتین وال

نماهای کرتین وال مزایای متعددی را نسبت به سایر نماهای سنتی و متداول به شما ارائه می دهد، از جمله:

  1. عايق حرارتي، رطوبتي و صوتي مي باشد.
  2. مقدار نور طبیعی وارد شده به ساختمان را افزایش می دهند و هزینه های روشنایی را در طول روز کاهش می دهند
  3. کاهش نوسانات ساختمان: دیوارهای پرده با انتقال انرژی جنبشی به طور یکنواخت در سراسر ساختار ساختمان
  4. توانایی در جلوگیری از نفوذ آب و هوا
  5. اجرای سازه در حداقل زمان
  6. ساختاری سبك دارند
  7. بازده حرارتی ساختمان را بهبود می بخشد و هزینه های انرژی را کاهش می دهد
  8. سازه ای جذاب و مدرن در روز و شب و متمايزكننده با ساير سازه ها
  9. به دليل سبك بودن سازه ای مقاوم در برابر زلزله هستند

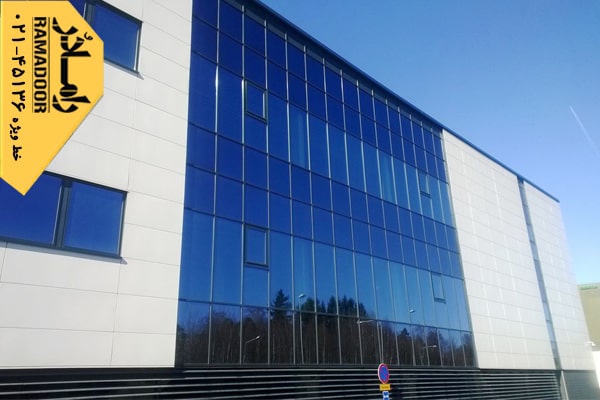

نمای کرتین وال

معایب نمای کرتین وال

نمای کرتین وال علاوه بر مزایا، دارای معایبی نسبت به سایر سیستم های نما است. هنگام ارزیابی تصمیم خود در مورد استفاده از این نما، باید این معایب را نیز در نظر بگیرید تا مشخص کنید آیا این سیستم برای شما مناسب است یا خیر.

  • به نگهداری بیشتری نیاز دارند تا بتوانید بیشترین استفاده را از آنها ببرید. این جمله بدان معنی است که تمیز کردن منظم شیشه و فریم ممکن است ضروری باشد.
  • هزینه ساخت و نگهداری آن ها نسبت به سایر سیستم های نما بیشتر است.
  • نصب پانل های این نوع نماها سخت تر است و از آنجایی که باید از خارج ساختمان نصب شوند، نصب آنها به دلیل شرایط نامساعد جوی ممکن است به تاخیر بیفتد.

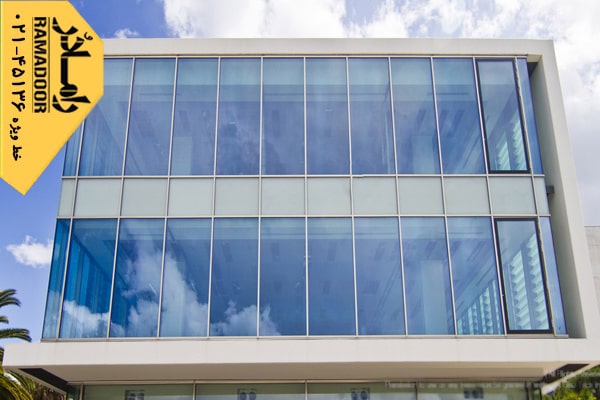

نمای کرتین وال شیشه ای

نصب و اجرای نمای شیشه ای کرتین وال

سیستم های کرتین وال در واقع سیستم های پیش ساخته کارخانه ای هستند. قطعات آنها در کارخانه خریداری شده و مونتاژ می شوند. اینها بر اساس نحوه مونتاژ و محل تولید و نحوه اجرا به دو دسته تقسیم می شوند:

  1. سیستم کرتین وال واحد (Unitize)
  2. سیستم کرتین وال استیک (Stick)



1. سیستم کرتین وال (Unitize): سیستم کرتین وال واحد متشکل از واحدهای شیشه ای بزرگ است که در داخل کارخانه ایجاد و روی آنها روکش قرار داده می شود و سپس به محلی که قرار است در آنجا نصب شوند، ارسال می گردد. پس از ورود به محل نصب، می توان این واحدها را بر روی سازه ساختمان نصب کرد. این سیستم به دلیل اینکه قطعات آن در کارخانه ساخته می شوند، از مزایای ساخت سریعتر و کیفیت بالاتر بهره می برد. از آنجایی که فعلا هیچ شیشه ای در محل نصب وجود ندارد، یکی دیگر از مزایای مهم این نوع سیستم واحد، سرعت نصب بالای آن است و اینکه به دلیل نیاز به محافظت بیشتر در طول فرآیند حمل و نقل، هزینه حمل و نقل بالایی را پرداخت می کنید. این سیستم عمدتاً در ساختمان های مرتفع استفاده می شود.

ضمناً این سیستم در یک سوم زمان نسبت به سیستم استیک قابل نصب می باشد. در موارد زیر بهتر است از سیستم واحد استفاده شود:

  • حجم زیادی از پانل های واحد پیش ساخته مورد نیاز است
  • هزینه نیروی کار نصب و راه اندازی بیشتر از نیروی کار کارخانه است. در نتیجه، انتقال نیروی کار بیشتر به محل کارخانه مقرون به صرفه تر است.
  • در مواردی که به عملکرد بهتر در برابر باد، هوا، رطوبت، زلزله یا انفجار نیاز دارید
  • برای سازه های بلندتر

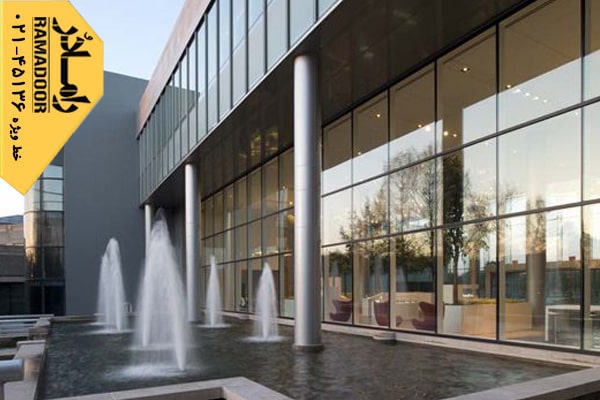

نمای کرتین وال شیشه ای

2. سیستم کرتین وال استیک (Stick): اگر پروژه شما اکثر معیارهای سیستم Unitized را ندارد، دیگر حق انتخاب شما استفاده از سیستم استیک است. اکثریت قریب به اتفاق کرتین وال ها با ارتفاع کم تا متوسط به این روش نصب می شوند. در این سیستم قطعات بلند آلومینیومی به صورت عمودی و افقی بین طبقات قرار می گیرد تا بار شیشه را به سازه منتقل کند.

ضمنا اکثر مراحل نصب، نصب شیشه و روکش کردن سیستم استیک در محل پروژه انجام می شود. یکی از مزایای سیستم های استیک سازگاری اقتصادی آن با پروژه هایی است که ابعاد کوچکتر یا شرایط پیچیده تری دارند. زمان تحویل این نوع سیستم ها اغلب بسیار کوتاهتر از سیستم واحد است. بنابراین باعث کاهش زمان ساخت اولیه می شود. با این حال، فرایند نصب آنها در محل مورد نظر بیشتر طول می کشد. علاوه بر این، ممکن است برای نصب و ذخیره مواد در محل پروژه به فضای قابل توجهی نیاز داشته باشید که در بسیاری از شهرهای شلوغ ممکن است دشوار باشد.

ضمنا یکی از نکات مهم در اجرای نمای کرتین وال، نوع شیشه هایی است که در نما به کار گرفته شده است. این شیشه ها حتما باید از نوع شیشه های دوجداره باشند، به این دلیل که شیشه های دوجداره یک عایق کامل در برابر آلودگی های صوتی، انرژی حرارتی و برودتی ساختمان هستند.

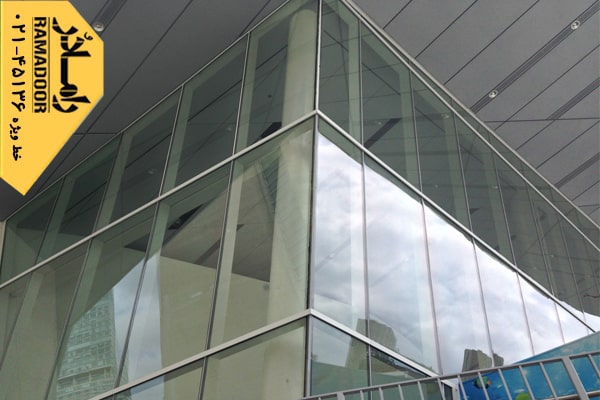

نمای کرتین وال شیشه ای

انواع پروفیل آلومینیومی در نمای شیشه ای کرتین وال

آلومینیوم پس از فولاد پرمصرف ترین مصالح سازه فلزی در صنعت ساختمان سازی است. عمده‌ترین پروژه‌هایی که از آلومینیوم در صنعت ساختمان استفاده می‌کنند، درب، پنجره‌ها و کرتین وال‌های آلومینیومی هستند. از آنجایی که پروفیل آلومینیوم، استحکام و ماندگاری بالایی داشته و سبک هستند، پروفیل کرتین وال آلومینیومی بهترین گزینه برای اجرای نمای کرتین وال محسوب می شود.

کرتین وال انواع مختلفی دارد و معمولاً از آلومینیوم و شیشه تشکیل شده است. اما بهترین مدل کرتین وال با پروفیل آلومینیومی و زیباترین آن ها روکش کرتین وال است که نسبت به سایر نماها زیبایی دوچندانی را ایجاد می کند. در واقع کرتین وال با پروفیل آلومینیوم یک سیستم دیواری نازک و سبک است که برای ساختمان های بلند استفاده می شود. در زیر انواع پروفیل آلومینیومی که بیشتر مورد استفاده قرار می گیرند را نام برده ایم:

  1. پروفیل آلومینیوم با ضخامت 2 سانتی متر و ابعاد 40 در 100 سانتی متر.
  2. پروفیل آلومینیوم با ضخامت 2 سانتی متر و ابعاد 100 در 100 سانتی متر.
  3. پروفیل آلومینیوم با ضخامت 2 سانتی متر و ابعاد 120 در 120 سانتی متر.

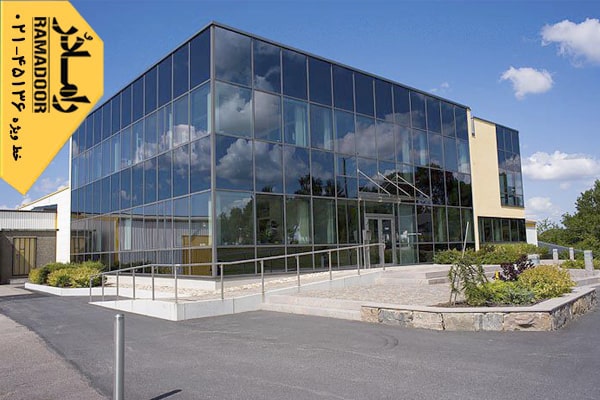

نمای کرتین وال شیشه ای

در چه مکان هایی بهتر است از نمای کرتین وال استفاده کنیم؟

یکی از مزیت های مهم نمای شیشه ای کرتین وال با سایر نماهای ساختمانی این است که ساختاری خود ایستا دارد و وزن همه شیشه هایی که در این نما به کار رفته، بر روی همین سازه قرار می گیرد و در نتیجه هیچ گونه بار اضافی به ساختمان وارد نمی شود. در واقع در این سیستم تمام فشارهای وارد شده از طرف باد بر ساختمان، با وجود سازه نگهدارنده معمولا از جنس آلومینیوم تحت عنوان "لامل" های افقی و عمودی مهار می شود و بنابراین باعث می شود هیچ گونه فشاری به بدنه و سازه اصلی ساختمان وارد نشود. لامل‌ها در دو جهت افقی و عمودی نصب می شوند و فضایی مشبک، مناسب با نصب صفحات شیشه ای را ایجاد می‌کنند و شیشه ها نیز روی این لامل ها نصب می شوند.

با توجه به ویژگی هایی که برای نمای شیشه ای کرتین وال بیان شد، می توان گفت بهتر است از این نما در مناطقی استفاده شود که دارای آب و هوای نسبتا خشک هستند و پیشنهاد می شود در ساختمان های بزرگ و چند طبقه به کار روند که از نظر زیبایی ظاهری، جلوه ای به مراتب بهتر دارند.

نمای کرتین وال شیشه ای
نمای کرتین وال شیشه ای

مراحل نصب نمای شیشه ای کرتین وال

کرتین وال، با تمام زیبایی و انعطاف پذیری که دارد، نصب آن یک پروژه مهندسی بزرگ محسوب می شود و به همین علت دقت و ملاحظات زیادی را می طلبد. برای اینکه نمای کرتین وال شیشه ای با موفقیت نصب شود و کار کند، لازم است همه کسانی که در طراحی و ساخت آن نقش دارند از عوامل متعددی که بر موفقیت آن تأثیر می گذارد آگاه باشند. از معمار و سازنده دیوار گرفته تا شیشه‌کاری که صفحات را نصب می‌کند، همگی باید نقش مهم خود را به نحو احسنت انجام دهند. هر کدام از این مشاغل به نوبه خود بسیار مهم است، زیرا یک اشتباه در هر بخشی از کار می تواند مشکل ساز باشد.

 به طور خلاصه مراحل نصب نمای شیشه ای کرتین وال طبق موارد زیر انجام می شود:

  1. طراحی سازه نمای شیشه ای کرتین وال
  2. زیرسازی فلزی نمای کرتین وال
  3. ساخت و نصب سازه آلومینیومی
  4. نصب شیشه های نمای کرتین وال
  5. نصب نگهدارنده های دائمی شیشه ها و نصب درپوش های نمای کرتن وال

نمای کرتین وال شیشه ای

قیمت اجرای نمای شیشه ای کرتینوال به چه مواردی بستگی دارد؟

عوامل مختلفی روی قیمت نمای شیشه ای کرتین وال تاثیرگذار هستند و نمی‌توان قیمت تمام شده آن را با سایر نماهای دیگر برابر دانست، زیرا نوع یراق آلات و سازه‌های نگهدارنده در این نمای شیشه ای با دیگر نماها کاملا متفاوت است. از جمله این عوامل می توان به موارد زیر اشاره کرد:

  • نوع نمای مورد استفاده
  • مقدار متراژ نما
  • جنس شیشه های به کار رفته
  • نوع یراق آلات
  • استفاده از بازشوهای مخفی
  • نوع پروفیل آلومینیومی استفاده شده
  • نوع چسب به کار رفته






      آیا این نوشته را دوست داشتید؟
      نمای کرتین وال قاب دار به چه صورت اجرا می شود؟

      نمای کرتین وال قاب دار با استفاده از پروفیل های افقی و عمودی ساخته می شود که به صورت شبکه به هم متصل می شوند و میان آن شیشه کار گذاشته می شود. این نوع نما طرفداران بیشتری دارد.

      به کار بردن نمای کرتین وال چه مزایایی دارد؟

      برای ساخت نمای کرتین وال می توانید از هر رنگی که مد نظر دارید استفاده کنید و خوشبختانه محدودیت رنگ نخواهید داشت. قابلیت ایجاد کردن سطوح عایق دما نیز از دیگر ویژگی های این نماها می باشد. با توجه به میزان مقاومتی که از نمای کرتین وال ساختمان خود انتظار دارید، می توانید در ساخت آن از شیشه های دو و یا سه جداره استفاده کنید. استفاده از شیشه به عنوان کرتین وال این مزیت را دارد که اجازه می دهد نور طبیعی در ساختمان بسیار عمیق تر نفوذ کند. نکته قابل توجه این است که نمای کرتین وال به جز وزن خود، هیچ بار سنگینی از ساختمان را تحمل نمی کند. علاوه بر این، یک کرتین وال برای مقاومت در برابر نفوذ هوا و آب طراحی شده است. به عبارتی می توان گفت این نما در برابر نوسانات مختلف ناشی از باد و زمین لرزه که بر ساختمان وارد می شوند مقاومت دارد.

      نحوه نصب نمای کرتین وال به چه صورت است؟

      در ابتدا باید با استفاده از اتصالات پیچ و مهره ای، یک زیرسازی برای آن انجام داد. در ادامه پروفیل های آلومینیومی قرار داده می شوند که می توانند به صورت عمودی و یا افقی نصب گردند. قسمت دیگر شیشه است که فضای بین این قاب ها را پر می کند. بعد از آن باید از نوعی پروفیل نگهدارنده استفاده کنید تا بتوانید شیشه های به کار برده شده را در میان قاب های آلومینیومی ثابت و محکم کنید.

      نماهای کرتین وال را به چند صورت می توان ساخت؟

      نماهای کرتین وال را در حالت کلی می توان به سه نوع نماهای بدون قاب، قاب دار، نیمه قاب دار دسته بندی کرد.
