متعلقات کرکره

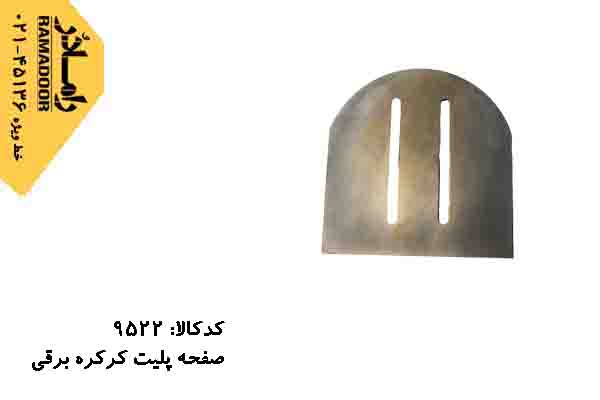

صفحه پلیت:

صفحه پلیت به عنوان دو پایه اصلی در بالای موتور و به صورت چفتی مورد استفاده قرار می گیرد. سمت بالای موتور از دو نقطه به صفحه پلیت متصل می شود و در مرکز صفحه پلیت قرار می گیرد. نحوه قرار گیری صفحه پلیت مانند دو گوش می باشد که در اطراف قوطی های کار در دو طرف نصب می شود. صفحه پلیت وظیفه نگه داشتن اندکپ و موتور را به عهده دارد. صفحه پلیت متناسب برای موتورهای مختلف کرکره برقی موجود می باشند. صفحه پلیت ها در مدل شیار دار و لبه دار موجو می باشند که صفحه پلیت شیار دارد در دو اندازه و ضخامت های متفاوت موجود می باشند به دلیل داشتن شیار به راحتی میتوان پایه ها را روی آن تنظیم نمود. صفحه پلیت های سنگین که ضخامت بالا تری نیز دارند مناسب تر می باشند و امنیت موتور را  افزایش می دهند. صفحه پلیت لبه دار نمی تواند در خارج از موتور نصب گردد. صفحه پلیت در موتورهای بزرگ وظیفه نگه داشتن و نصب موتور و بلبرینگ و اندکیپ را دارد.

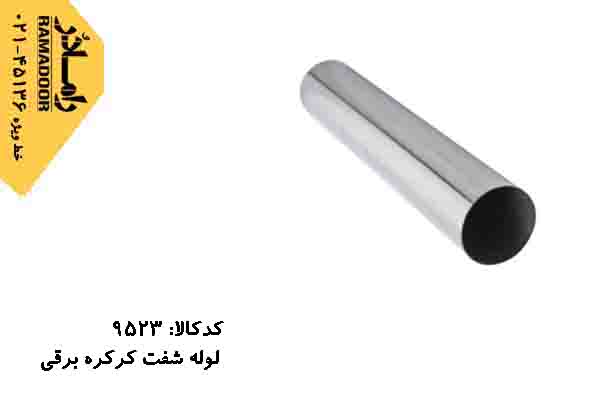

شفت:

شفت لوله ای  آهنی گرد یا هشت ضلعی می باشد که در قطر های مختلفی موجود می باشد.وظیفه شفت چرخاندن تیغه کرکره برقی است که روی شفت قرار می گیرد. در واقع قدرت حرکت شفت نیز از طریق حرکت و اعمال مجموعه وار صفحه پلیت، اندکپ و موتور می باشد. شفت در کرکره برقی در انواع مختلف لوله ای و هشت ضلعی موجود است که جنس آن از فولاد و آهن می باشد.قطر شفت ها را متناسب با وزن تیغه وموتور باید انتخاب کرد. هر چه قطر شفت بالاتر باشد کارآیی شفت و کرکره برقی افزایش پیدا می کند. در موتورهای ساید لوله شفت از یک طرف به گیربکس موتور و از طرف دیگر توسط اندکیپ و بلبرینگ به صفحه پلیت وصل می شود. در دهانه که عرض متر دارد از شفت لوله ای با قطر کم و دهانه هایی با عرض زیاد از شفت لوله ای با قطر زیاد استفاده می شود. سرعت حرکت و کارکرد درست کرکره برقی علاوه بر و موتور و متعلقات دیگر تاثیر بسیاری از نوع شفت و قطر آن دارد .

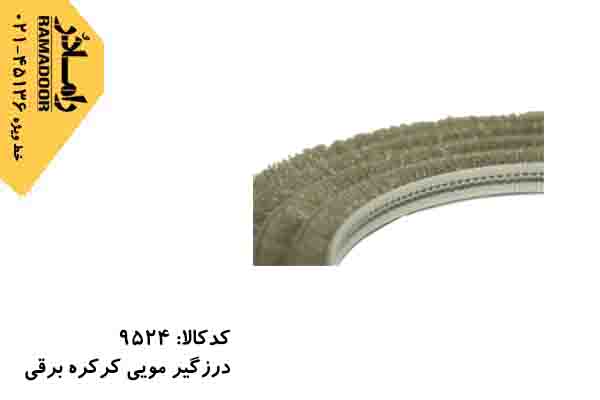

درزگیر مویی:

مویی به صورت چند توپ مویی موجود است که در مقیاس متر مورد استفاده قرار می گیرد محل قرار گیری مویی در داخل ریل  درون مقطع می باشد. برای ایجاد حرکت امن تیغه های کرکره برقی از ریل استفاده می شود که در دو طرف دهانه کرکره برقی نصب می گردد. جنس ریل ها از آهن و آلومنیوم می باشد. ریل ها در اندازه و ابعاد مختلفی در بازار موجود می باشد که متناسب با اندازه تیغه ها و اندازه کلی کرکره برقی میتوان آن را تهیه نمود. اندازه ریل ها معمولا بین 3-4 متر می باشد که بسته به اندازه مورد نظر برش داده می باشد. هنگامی که ریل برای کرکره برقی مورد استفاده قرار بگیرد از قطعه در داخل ۀن که مقطع می باشد استفاده می شود و مویی نیز در داخل مقطعی که درون ریل قرار دارد جای می گیرد. هنگام حرکت که داخل شیار ریل بالا و پایین می شود در این حالت باعث می شود تا اصطکاک قطعات افزایش پیدا کند و باعث ایجاد خط و خش و رنگ پریدگی قطعات شود و سرو صدای کرکره برقی افزایش پیدا کند. هنگامی که مویی در داخل ریل قرار میگیرد از ایجاد چنین مشکلاتی جلوگیری می کند و به جای سایش تیغه ها بر روی ریل سطح مویی درزگیر ساییده می شود  و طول عمر کرکره افزایش پیدا می کند.

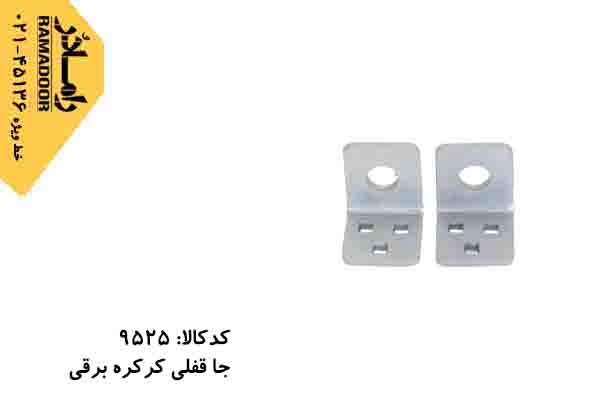

جاقفلی کرکره برقی:

برای افزایش ایمنی و امنیت کرکره برقی از جاقفلی استفاده می شود. جاقفلی دو ورق آهنی با عرض 3-5 سانتی متری می باشد که دارای لبه های سوراخ دار می باشد که وجود سوراخ  ها برای اتصال جاقفلی بوسیله پیچ  به دیورا و لبه دیگر را به کرکره اتصال می دهند. برای تعیین محل قرار گیری جا قفلی حتما باید کرکره بسته باشد تا بتوان اندازه دقیق را مشخص نمود تا بعد از استفاده و باز و بسته کردن کرکره سوراخ ها دقیقا روی هم بیفتید تا بتوان از قفل استفاده کرد. جا قفلی برای زمانهایی نصب می شود که خلاص کن موتور نیز نصب شده باشد. در واقع جا قفلی بیشتر درواقعی استفاده می شود که افراد بخواهند امنیت بیشتری را برای کرکره برقی ایجاد نمایند. در ص.رتی که جریان برق قطع شده باشد می توان از جا قفلی برای قفل کردن کرکره استفاده کرد تا از دسترس سارقان در امان باشد.

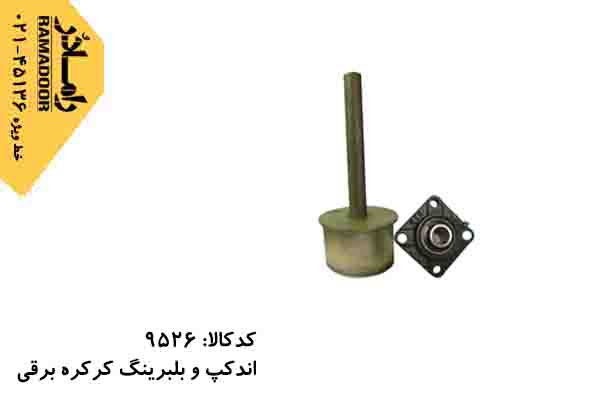

اندکیپ و بلبرینگ:

اندکیپ و بلبرینگ از قطعات جانبی کرکره برقی است که یک سر آن به شفت جوش داده می شود و سر دیگر آن بوسیله یاتاقان به صفحه پلیت متصل می گردد. اندکیپ بلبرینگ ها در انواع pvc  و همراه یاتاقان می باشد که سایز آن 6 سانتی متر می باشد بار یک طرف کرکره برقی بر روی اندکیپ بلبرینگ می باشد زیرا در یک سمت این وسیله موتور و در سمت دیگر آن تیغه کرکره قرار گرفته به همین دلیل می توان گفت که تیکه اصلی کرکره برقی بر روی اندکیپ بلبرینگ است. اندکیپ های همراه یاتاقان از پولک و شفت تشکیل شده پولک ها توسط پیچ به لوله کرکره برقی متصل می شود و از طرف دیگر در داخل یاتاقان جای میگیرد. این نوع اندکیپ بلبرینگ ها در برابر خوردگی و شکستن بسیار مقاوم می باشند. اندکیپ پی وی سی دو بلبرینگ در محور اندکیپ و زیر پوشش پی وی سی اندکیپ قرار می گیرند. اندکیپ پی وی سی را فقط با پیچ و یا پرچ در روی لوله نصب می کنند.

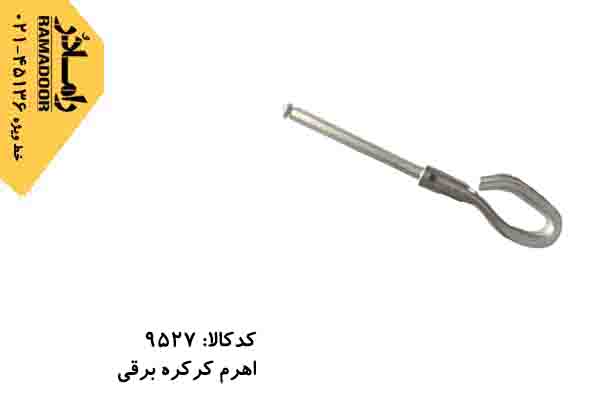

اهرم:

اهرم یا خلاص کن در کرکره برقی زمانی کاربرد پیدا می کند که کرکره برقی به منبع انرژ که همان برق است متصل نباشد. در کرکره های برقی که مجهز به سیستم ups می باشند دیگر از اهرم یا خلاص کن استفاده نمی شود. محل قرار گیری اهرم بر اساس نوع موتور کرکره برقی متفاوت می باشد. استفاده از اهرم باعث می شود تا از افتادن ناگهانی کرکره برقی جلوگیری کند و از تلفات احتمالی جلوگیری شود. برای استفاده از خلاص کن دستی نیاز به اهرم می باشد تا خلاص کن کارآرایی مطلوب را داشته باشد.

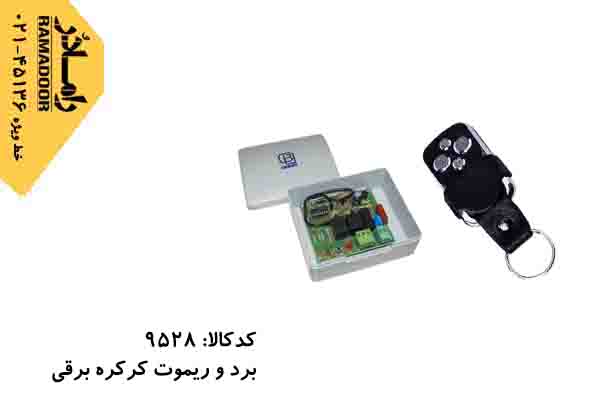

برد:

برد کنترل مرکزی جزو قطعات اصلی در نصب کرکره برقی می باشد که کنترل و مدیریت کرکره برقی توسط برد انجام می شود. که دارای سوکت موتور، برق و چشمی  می باشد: که تمامی سیم های موتور به این سوکت موتور متصل می شود و سوکت برق، برقی تمام اجزا و برد کرکره برقی را تامین می کند. برد دارای دکمه تایمر می باشد که زمان باز و بسته شدن خودکار کرکره برقی را می توان بوسیله دکمه تایمر تنظیم نمود. در انواع مختلفی از برد ها از ادیپ سویچ استفاده شده که این سویچ ها کارایی مختلفی دارند، از جمله می توان به تغییر جهت حرکت موتور، تنظیم چندین ریموت برای باز و بسته کردن کرکره برقی، همچنین تنظیم زمان بسته شدن رول تیغه کرکره برقی پس از زمان مشخصی باز بودن.  در واقع می توان گفت که برد مرکز اصلی تنظیم کارکرد کرکره برقی می باشد بنابر این برای کار کرد بهتر و بدون مشکل کرکره برقی باید برد از بهترین و باکیفیت ترین یراق آلات استفاده شده در کرکه برقی باشد.

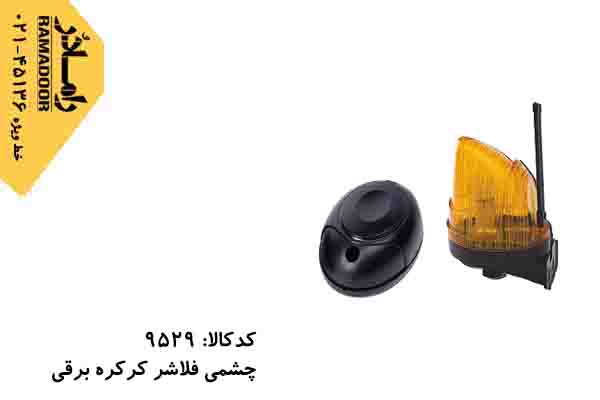

چشمی:

چشمی که توسط اشعه مادون قرمز کار می کند قطعه ای است که به صورت جفت می باشد که در بالای کرکره برقی به فاصله ارتفاع 60 سانتی متر از سطح زمین نصب می شود. دو چشمی به صورتی نصب می شوند که در یک خط و راستا قرار می گیرند. دو چشمی توسط اشعه مادون قرمز یک دیگر را تشخیص می دهند و اگر در زمان فعال بودن چشمی جسمی یا مانعی بین دو چشمی قرار بگیرد ارتباط بین چشمی ها از طریق شکسته شدن خط مادون قرمز قطع می گرددو در نتیجه فرمان توقف باز یا بسته شدن کرکره را اعلام می کند. روی هر چشمی یک واشر وجود دارد که این واشر باعث می شود تا از ورود آب و یا رطوبت به داخل چشمی جلوگیری شود هنگام ایجاد اختلال در کارکرد چشمی ابتدا باید از سالم بودن واشر داخل چشمی مطمعن بود. چشمی از پایه های پیچ داری نیز تشکلیل شده که برای اتصال به دیوار کافی است که این پایه ها به دیوار پیچ شوند. برای تغذیه چشمی ها به قسمت تغذیه مرکزی دستگاه که 12تا 24 ولیت می باشد متصل می شود.
